双芯径铣刀S4GS平刀系列加长避空
主要用于航空零部件中钛合金、高温合金，沉淀硬化不锈钢等难加工材料的粗加工及精加工。适合深腔精加工和半精加工。
关键词：
钛合金
不锈钢
所属分类：
整体式合金立铣刀
咨询热线：
双芯径铣刀S4GS平刀系列加长避空
图文详情
● 该铣刀的槽型和材质针对特定材料和应用进行优化，因此能够实现高效生产。
● 可高效地对各种尺寸、形状和工况进行可靠加工，从而实现机床的最高利用率。
● 应用于短时间内去除大量金属，为您的加工带来可靠地高性能表现。
特点
● 粗加工中切深可达1×D，切宽0.5×D，提高生产效率
● 双芯径设计刀具刚性更好减少刀具变形，可获得更好的表面质量
● 刃口抛光处理，防止粘刀
● 过中心切削
● 将刀具侧刃部分挠度最差的位置的芯部直径增加的最大=更低的刀具变形
● 在排屑槽根部增加抗弯强度

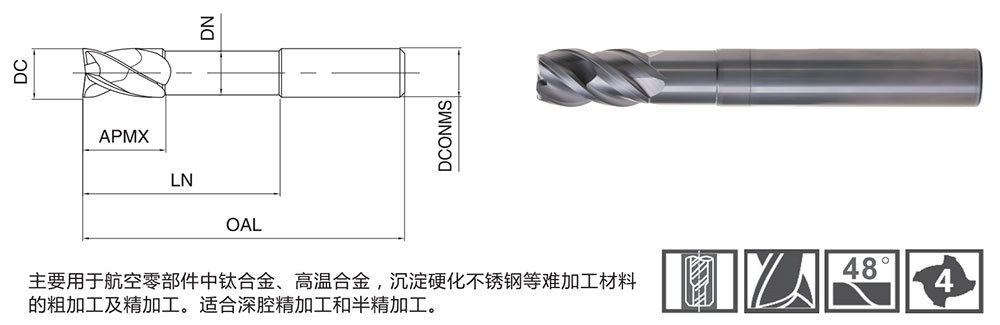

型 号 | 基本尺寸 | 材质 | |||||||||
DC | DCONMS | APMX | DN | LN | OAL | Z | JF510M | JF515M | JF520M | JF530M | |
S4GSN0420060L | 4 | 4 | 11 | 3.8 | 20 | 60 | 4 | O | O | ● | ● |
S5GSN0525075L | 5 | 5 | 13 | 4.8 | 25 | 75 | 4 | O | O | ● | ● |
S4GSN0630075L | 6 | 6 | 15 | 5.8 | 30 | 75 | 4 | O | O | ● | ● |
S4GSN0840100L | 8 | 8 | 20 | 7.8 | 30 | 100 | 4 | O | O | ● | ● |
S4GSN1045100L | 10 | 10 | 25 | 9.8 | 45 | 100 | 4 | O | O | ● | ● |
S4GSN1245100L | 12 | 12 | 30 | 11.8 | 45 | 100 | 4 | O | O | ● | ● |
S4GSN1660120L | 16 | 16 | 40 | 15.5 | 60 | 120 | 4 | O | O | ● | ● |
S4GSN2080150L | 20 | 20 | 40 | 19.5 | 80 | 150 | 4 | O | O | ● | ● |
● 标准库存 ○ 需预定
| DC | 公差 | DCONMS | ||||||||||
≤12 | 0 | h6 | |||||||||||
|
>12
| 0 |
| ||||||||||
被加工材料 | |||||||||||||
碳素钢 | 工具钢 | 预硬钢、淬硬钢 | 不锈钢 | 铸铁 | 铜合金 | 钛合金 | 耐热合金 | ||||||
~40HRC | ~50HRC | ~55HRC | ~60HRC | ◎ | O | ||||||||
O | O | O | O |
|
|
| ◎ | ◎ | |||||
订货示例：S4GSN1230100L JF520M ◎ 最适合 O 适合
